Инструменты для стопорных колец: профессиональный монтаж и демонтаж
Стопорные кольца (пружинные кольца, стопорные кольца) широко применяются в машиностроении, автомобилестроении и ремонте промышленного оборудования для фиксации деталей на валах и в отверстиях. Для их установки и снятия требуются специальные клещи, обеспечивающие надежный захват и контролируемое усилие. В нашем каталоге представлены инструменты для внутренних и наружных стопорных колец различных типоразмеров.
Типы инструментов
Клещи для внутренних стопорных колец (780 серия)
Предназначены для установки и снятия стопорных колец в отверстиях (внутренняя фиксация). Рабочие губки раскрываются для сжатия кольца.

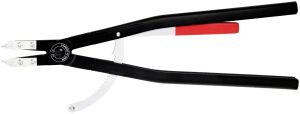

780 035 2 (I5) — для колец диаметром 122–300 мм, диаметр наконечников 3,5 мм

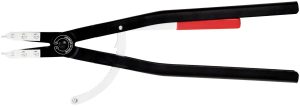

780 045 2 (I6) — для колец диаметром 252–400 мм, диаметр наконечников 4,5 мм

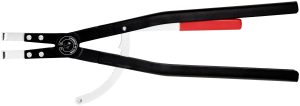

780 135 2 (I51) — для колец диаметром 122–300 мм, диаметр наконечников 3,5 мм, с изогнутыми губками
780 145 2 (I61) — для колец диаметром 252–400 мм, диаметр наконечников 4,5 мм, с изогнутыми губками
Клещи для наружных стопорных колец (782 серия)
Предназначены для установки и снятия стопорных колец на валах (наружная фиксация). Рабочие губки сжимаются для разжатия кольца.

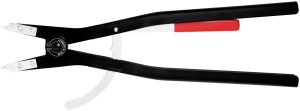

782 035 2 (A5) — для колец диаметром 122–300 мм, диаметр наконечников 3,5 мм

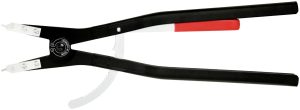

782 045 2 (A6) — для колец диаметром 252–400 мм, диаметр наконечников 4,5 мм

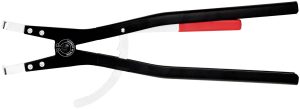

782 135 2 (A51) — для колец диаметром 122–300 мм, диаметр наконечников 3,5 мм, с изогнутыми губками

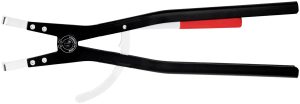

782 145 2 (A61) — для колец диаметром 252–400 мм, диаметр наконечников 4,5 мм, с изогнутыми губками

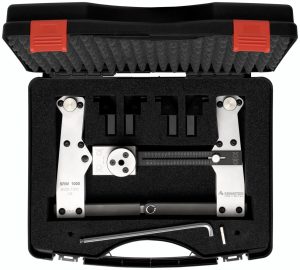

Инструмент для крупных стопорных колец SRW 1000 (783 000 61)
Профессиональный инструмент для работы со стопорными кольцами большого диаметра:
Диапазон диаметров: 400–1000 мм
Для тяжелого промышленного оборудования
Механический рычажный механизм для контролируемого усилия
Таблица моделей и характеристик:
| Модель | Тип | Форма губок | Диаметр колец, мм | Диаметр наконечников, мм |
|---|---|---|---|---|
| 780 035 2 | Внутренние (I5) | Прямые | 122–300 | 3,5 |
| 780 045 2 | Внутренние (I6) | Прямые | 252–400 | 4,5 |
| 780 135 2 | Внутренние (I51) | Изогнутые | 122–300 | 3,5 |
| 780 145 2 | Внутренние (I61) | Изогнутые | 252–400 | 4,5 |
| 782 035 2 | Наружные (A5) | Прямые | 122–300 | 3,5 |
| 782 045 2 | Наружные (A6) | Прямые | 252–400 | 4,5 |
| 782 135 2 | Наружные (A51) | Изогнутые | 122–300 | 3,5 |
| 782 145 2 | Наружные (A61) | Изогнутые | 252–400 | 4,5 |
| 783 000 61 | Универсальный | Регулируемый | 400–1000 | — |
Как выбрать инструмент для стопорных колец:
| Условия работы | Рекомендация |
|---|---|
| Кольцо в отверстии (внутреннее) | Клещи для внутренних колец (780) |
| Кольцо на валу (наружное) | Клещи для наружных колец (782) |
| Прямой доступ к кольцу | Прямые губки (I5/I6/A5/A6) |
| Сложный доступ, работа под углом | Изогнутые губки (I51/I61/A51/A61) |
| Диаметр кольца до 300 мм | Модели с маркировкой 5 |
| Диаметр кольца 252–400 мм | Модели с маркировкой 6 |
| Диаметр кольца 400–1000 мм | SRW 1000 |
Область применения:
Ремонт редукторов и коробок передач
Обслуживание подшипниковых узлов
Ремонт гидроцилиндров и пневмоцилиндров
Автомобильный и сельскохозяйственный ремонт
Промышленное оборудование и станкостроение
Ремонт электродвигателей
Особенности конструкции:
Закаленные рабочие наконечники из инструментальной стали
Эргономичные рукоятки для комфортной работы
Пружинный механизм автоматического раскрытия
Изогнутые губки обеспечивают доступ в труднодоступные места
SRW 1000 — регулируемый механизм для сверхкрупных колец
Выбирайте инструмент для стопорных колец в зависимости от типа кольца (внутреннее/наружное), его диаметра и условий доступа. Для стандартных работ оптимальны модели с прямыми губками, для труднодоступных мест — с изогнутыми. Для крупногабаритного оборудования необходим специализированный инструмент SRW 1000, перекрывающий диапазон диаметров до 1000 мм.
