Монтажные и демонтажные инструменты: профессиональное решение для ремонта и сборки
При ремонте промышленного оборудования, автомобилей, станков и механизмов часто возникают задачи по демонтажу запрессованных деталей, удалению сломанных болтов и шпилек, а также аккуратной установке новых компонентов. В этом разделе представлены специализированные монтажные и демонтажные инструменты — бородки, экстракторы, угловые оправки и расцепные рычаги.
Монтажные бородки (448 серия)
Инструмент для выбивания валов, осей, пальцев и запрессованных деталей, а также для установки компонентов в отверстия:
448 031 0 — 11×5 мм
448 032 0 — 13×5 мм
448 033 0 — 15×6 мм
448 034 0 — 17×7 мм
448 035 0 — 19×7 мм
448 036 0 — 21×8 мм
448 037 0 — 23×9 мм
448 038 0 — 25×10 мм
448 039 0 — 28×12 мм
448 040 0 — 30×12 мм
448 041 0 — 35×13 мм
448 042 0 — 35×14 мм
Рабочая часть бородка выполнена из закаленной стали, хвостовик имеет рифление или восьмигранное сечение для надежного удержания.
Спиральные экстракторы (470 серия)
Для удаления сломанных болтов, шпилек, винтов и метизов с резьбой:
470 001 3 (№1) — для M3–M6
470 002 3 (№2) — для M6–M8
470 003 3 (№3) — для M8–M11
470 004 3 (№4) — для M11–M14
470 005 3 (№5) — для M14–M18
470 006 3 (№6) — для M18–M24
470 007 3 (№7) — для M24–M33
470 008 3 (№8) — для M33–M45
Спиральная канавка обеспечивает врезание в тело сломанного метиза при вращении против часовой стрелки, позволяя вывернуть его.

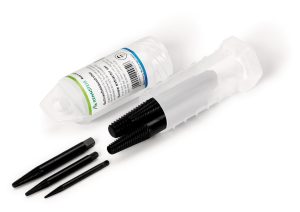

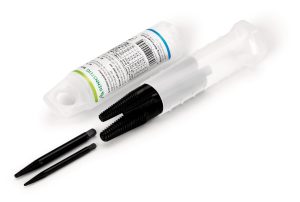

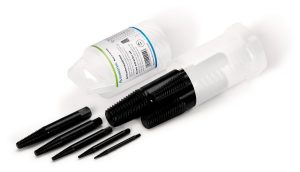

Комплекты спиральных экстракторов (470 900–470 902):
470 900 3 — базовый набор
470 901 3 — расширенный набор
470 902 3 — профессиональный набор
Экстракторы с двумя кромками (471 серия)
Альтернативная конструкция с двумя режущими кромками для удаления сломанных болтов:
471 001 3 (№1) — для M5–M6
471 002 3 (№2) — для M8–M10
471 003 3 (№3) — для M10–M12
471 004 3 (№4) — для M12–M16
471 005 3 (№5) — для M16–M20
471 006 3 (№6) — для M20–M24
471 007 3 (№7) — для M30

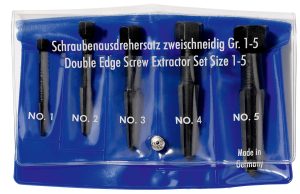

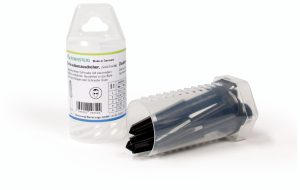

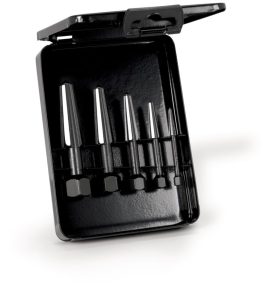

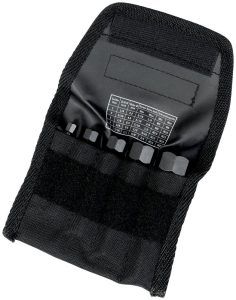

Комплекты экстракторов с двумя кромками (471 900–471 906):
471 900 3 — базовый набор
471 901 3 — профессиональный набор
471 903 3 — компактный набор
471 904 3 — расширенный набор

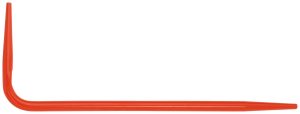

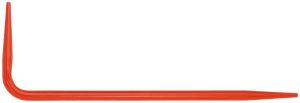

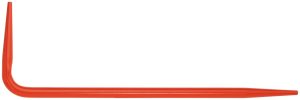

Угловые оправки (278 серия)
Инструмент для передачи удара под углом, позволяет работать в труднодоступных местах, где невозможно использовать прямую оправку:
278 010 2
278 012 2
278 014 2
278 016 2
278 020 2
278 026 2
Также доступны версии SB для специальных применений.
Расцепной рычаг (449 250 2)
Инструмент для разъединения деталей, соединенных с натягом или защелками:
Рабочие размеры: 26×2×7,4 мм
Монтажный наконечник (449 500 1)
Восьмигранный наконечник для установки на монтажный инструмент, используется для передачи усилия при монтаже.
Таблица размеров экстракторов и соответствующих резьб:
| Номер | Тип | Диапазон резьб |
|---|---|---|
| 1 | Спиральный / с двумя кромками | M3–M6 / M5–M6 |
| 2 | Спиральный / с двумя кромками | M6–M8 / M8–M10 |
| 3 | Спиральный / с двумя кромками | M8–M11 / M10–M12 |
| 4 | Спиральный / с двумя кромками | M11–M14 / M12–M16 |
| 5 | Спиральный / с двумя кромками | M14–M18 / M16–M20 |
| 6 | Спиральный / с двумя кромками | M18–M24 / M20–M24 |
| 7 | Спиральный / с двумя кромками | M24–M33 / M30 |
| 8 | Спиральный | M33–M45 |
Область применения:
Ремонт автомобилей и сельхозтехники (удаление сломанных болтов, выбивание пальцев)
Промышленное оборудование и станкостроение
Ремонт гидравлических и пневматических цилиндров
Монтаж и демонтаж подшипниковых узлов
Слесарные работы в труднодоступных местах
Как выбрать инструмент:
| Задача | Рекомендация |
|---|---|
| Выбивание запрессованных деталей | Монтажный бородок подходящего диаметра |
| Удаление сломанного болта (малые диаметры) | Спиральный экстрактор №1–3 |
| Удаление сломанной шпильки (средние диаметры) | Экстрактор с двумя кромками №3–5 |
| Удаление крупных сломанных метизов | Спиральный экстрактор №6–8 |
| Работа в труднодоступном месте | Угловая оправка |
| Профессиональная мастерская | Комплект экстракторов (470 902 или 471 901) |
Особенности использования экстракторов:
Засверлите центровочное отверстие в теле сломанного болта
Подберите экстрактор соответствующего размера
Вставьте экстрактор в отверстие и слегка забейте
Вращайте экстрактор против часовой стрелки для выворачивания
Для спиральных экстракторов используйте специальный вороток (приобретается отдельно)
Выбирайте монтажные и демонтажные инструменты в зависимости от конкретной задачи. Для ремонтных мастерских оптимальны комплекты экстракторов, для выбивания деталей — монтажные бородки, для работы в ограниченном пространстве — угловые оправки.
